穩壓電源
!最新中科穩壓電源技術參數、解決方案、報價歡迎來電咨詢,我們?yōu)槟峁├硐氲墓┴泝r(jià)格、滿意的售后服務!

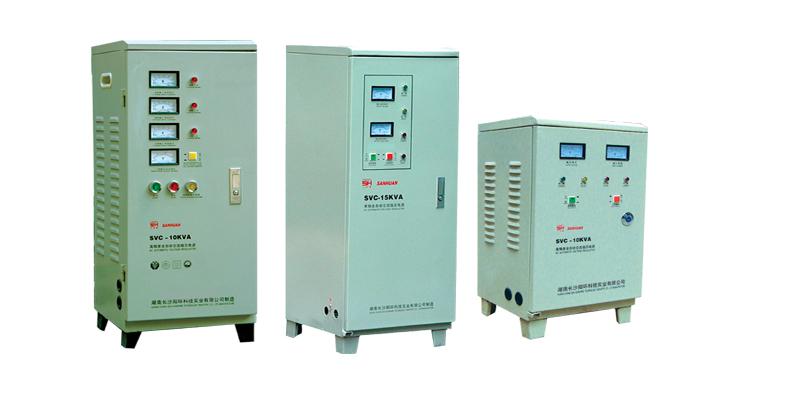

上海中科出品的SBW系列大功率三相電力穩壓器適用于小型工廠,大、中型工礦企業車間、部門供電、可廣泛應用于工礦企業、油田、鐵路、建筑工地、學校、醫院、賓館、科研等部門的精密機床、精密儀器、試驗裝置、電梯、進口機電設備及生產設備生產流水線設備穩壓,也適用于電源電壓低,波動幅度大的低壓電網末端的用戶。
輸出功率單相:1-20KVA
三相:3-200KVA
輸入電壓范圍單相:180V~260VAC 三相:340V~420VAC
額定輸出電壓220V/380V±5%
額定頻率47~60HZ
效率98%
響應速度0.5s
電氣強度交流1500V,60秒無擊穿,無飛弧
過載能力過載20%不允許超過5分鐘
環境溫度-10℃~+40℃相對濕度≤90%
工作原理
工頻交流電源經過變壓器降壓、 整流、濾波后成為一穩定的直流電。圖中其余部分是起電壓調節,實現穩壓作
用的控制部分。電源接上負載后,通過采樣電路獲得輸出電壓,將此輸出電壓和基準電壓進行比較。如果輸出電壓小于基準電壓,則將誤差值經過放大電路放大后送入調節器的輸入端,通過調節器調節使輸出電壓增加,直到和基準值相等;如果輸出電壓大于基準電壓,則通過調節器使輸出減小。
穩壓器電路由=l2V電源電路、電壓檢測控制電路、過電壓保護組成,如圖5-51所示l2V電源電路由調壓變壓器T的W4、W5繞組和整流二極管VDl-VD4、濾波電容器Cl、C2組成。電壓檢測控制電路由電阻器R-R7、電位器RPl、Rm、穩壓二極管VS、電容器C3、C4和運算放大器集成電路IC(Nl-N3)組成。過電壓保護電路由IC內部的N3、晶體管V3、電阻器Rl2和繼電器K組成。自動調壓電路由電阻器R8-Rll、晶體管Vl、V2、直流電動機M、滑動觸頭和T的Wl-W3繞組組成。將交流穩壓器的輸大端與市電相接后,在T的W4、W5繞組上產生了感應電壓。該電壓經VDl-VD4整流及Cl、C2濾波后,為IC和Vl、V2等提供 士l2V不穩定工作電壓。+l2V電壓還有其他作用。經Rl-R3分壓、VS穩壓后,分別為Nl-N3的反相輸入端提供基準電壓;為過電壓保護電路申的K和V3提供工作電源;經R4、RP2、R6分壓后,為Nl和N2的正相輸入端提供檢測電壓;經R7、RPl、R5分壓后,為N3的正相輸入端提供檢測電壓。
Nl-N3將正相輸大端的檢測電壓與反相輸大端的基準電壓進行比較,用產生的誤差電壓去控制自動調壓電路。
當市電電壓正常時,Nl和N2的輸出端電壓為OV,Vl和V2均處于截止狀態,電動機M不工作。
當市電電壓偏低時,Nl和N2輸出低電平,使V2導通,Vl截止,M逆時針旋轉,通過滑壁臂驅動滑動觸頭移動,與T相應的電壓抽頭接觸 (T的Wl、W2繞組共設置了21個電壓抽頭,每一檔的電壓調節范圍為5V),通過T的W2繞組來提升輸出電壓。當輸出交流電壓升至220V時,V2截止,M停轉。當市電電壓偏高時,Nl和N2均輸出高電平,使Vl導通,V2截止,M順時針旋轉,通過滑臂驅動滑動觸頭移動,與T相應的電壓抽頭接觸,通過T的Wl繞組來降低輸出電壓。當輸出交流電壓降至220V時,Vl截止,M停轉。當市電電壓偏高超過260V時,N3因正相輸入端電壓高于反相輸入端電壓而輸出低電平,使V3截止,,K釋放,其常閉觸頭接通交流電壓的輸出回路。當市電電壓為160-260V時,N3因正相輸入端電壓低于反相輸入端電壓而輸出高電平,使V3導通,K吸合,其常閉觸頭斷開,從而保證負載(用電器)不會(huì )因過電壓而損壞。
